Quando si parla di motore automobilistico, spesso si pensa subito a componenti come pistoni, cilindri o albero motore. Tuttavia esiste un altro elemento fondamentale che permette al motore di funzionare correttamente: le valvole di aspirazione e scarico.
Le valvole del motore hanno un compito essenziale: controllare l’ingresso dell’aria o della miscela aria-carburante nel cilindro e permettere l’uscita dei gas combusti dopo la combustione. In altre parole, sono i componenti che permettono al motore di respirare.
Anche se possono sembrare semplici elementi metallici, in realtà lavorano in condizioni estremamente impegnative. Devono aprirsi e chiudersi con grande precisione migliaia di volte al minuto, resistere a temperature molto elevate e mantenere una perfetta tenuta per evitare perdite di pressione all’interno del cilindro.
Comprendere come funzionano le valvole di aspirazione e scarico, come sono costruite e quale ruolo svolgono nel funzionamento del motore aiuta a capire meglio tutta la meccanica che si trova sotto il cofano di un’automobile.
Le valvole del motore sono componenti meccanici installati nella testata del motore. La loro funzione è regolare il passaggio dei gas tra il cilindro e i condotti di aspirazione e scarico.
In un motore a combustione interna ogni cilindro è dotato almeno di due valvole. Una è dedicata all’ingresso dell’aria o della miscela aria-carburante, mentre l’altra serve per espellere i gas prodotti dalla combustione.
Quando la valvola di aspirazione si apre, il cilindro può riempirsi di aria o miscela. Quando invece si apre la valvola di scarico, i gas combusti vengono espulsi verso il sistema di scarico.

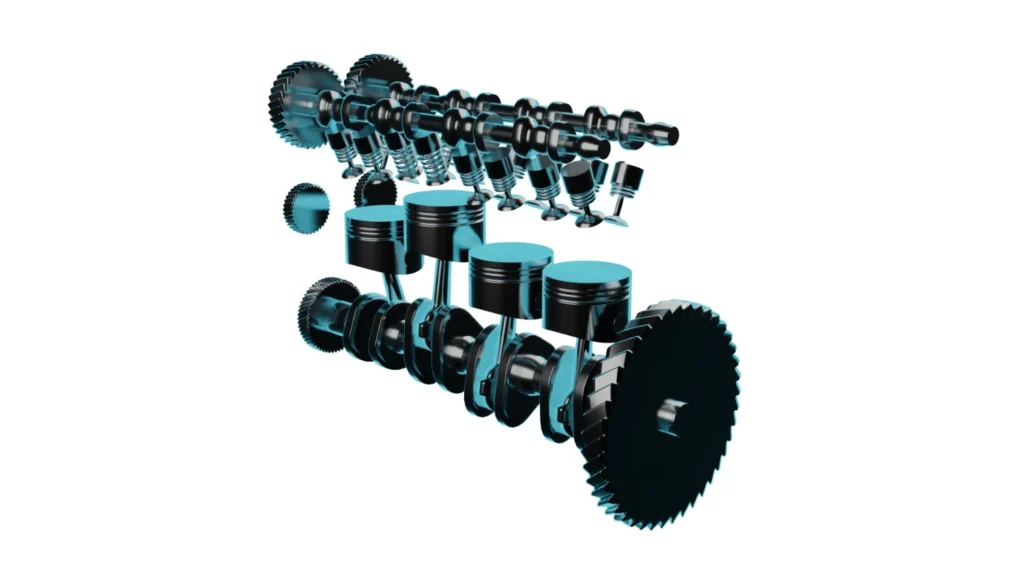

Il movimento delle valvole deve essere perfettamente sincronizzato con quello dei pistoni. Questa sincronizzazione è gestita dal sistema di distribuzione del motore, che include componenti come l’albero a camme, i bilancieri e le molle delle valvole.
Per capire davvero l’importanza delle valvole bisogna osservare il funzionamento del motore a quattro tempi, il tipo di motore più diffuso nelle automobili moderne.

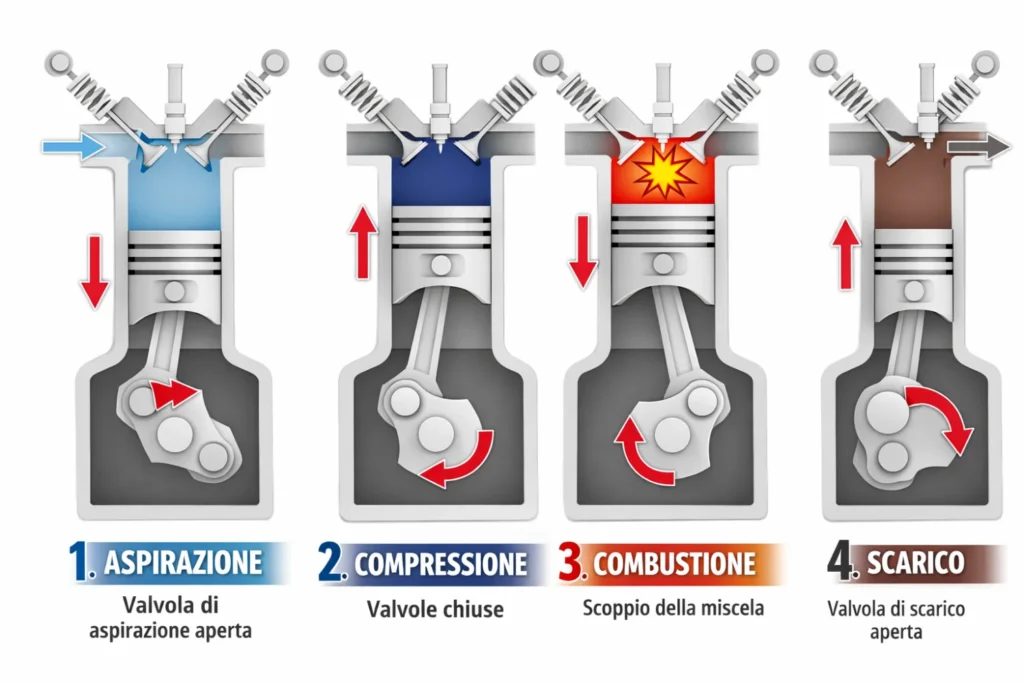

Il ciclo del motore è composto da quattro fasi principali che si ripetono continuamente mentre il motore è in funzione.
Durante la fase di aspirazione, il pistone scende all’interno del cilindro. In questo momento la valvola di aspirazione si apre e permette all’aria o alla miscela aria-carburante di entrare nel cilindro.
Quando il pistone raggiunge il punto più basso, la valvola si chiude e inizia la fase successiva.
La seconda fase è la compressione. In questo momento entrambe le valvole rimangono chiuse e il pistone risale comprimendo la miscela all’interno del cilindro.
Segue la fase di combustione o espansione. La miscela viene accesa dalla candela e la pressione generata spinge il pistone verso il basso, producendo l’energia che farà girare l’albero motore.
Infine arriva la fase di scarico. Il pistone risale nuovamente e la valvola di scarico si apre per permettere ai gas combusti di uscire dal cilindro.
Questo ciclo si ripete continuamente mentre il motore è in funzione. A regimi elevati, le valvole possono aprirsi e chiudersi anche oltre 50 volte al secondo.

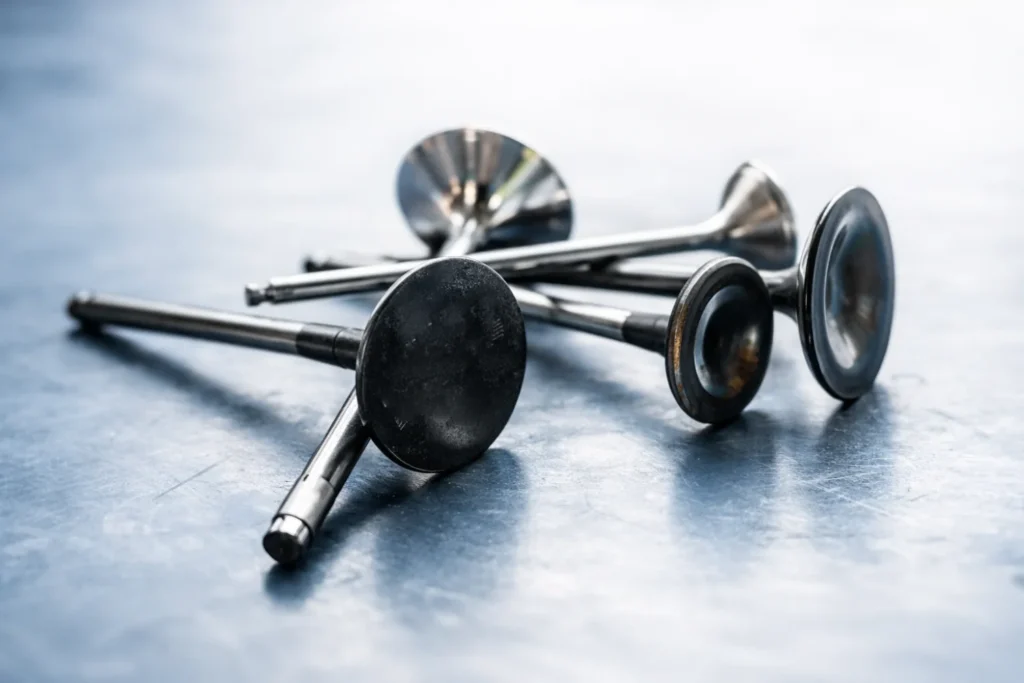

Una valvola del motore è composta da poche parti principali, ma ognuna di esse è progettata con grande precisione.
La parte inferiore è chiamata testa della valvola. È la superficie che chiude il passaggio dei gas quando la valvola è in posizione chiusa. Questa superficie deve aderire perfettamente alla sede della valvola nella testata per garantire una chiusura ermetica.
Dal centro della testa parte lo stelo della valvola, una struttura lunga e cilindrica che scorre all’interno della guida della valvola. Lo stelo permette alla valvola di muoversi verticalmente durante l’apertura e la chiusura.
Nella parte superiore dello stelo si trova il codolo, dove vengono montati i componenti che permettono il comando della valvola, come le molle e i piattelli.
Anche se il design può sembrare semplice, la precisione costruttiva è fondamentale. Una valvola deve garantire una perfetta tenuta e allo stesso tempo muoversi con estrema fluidità.

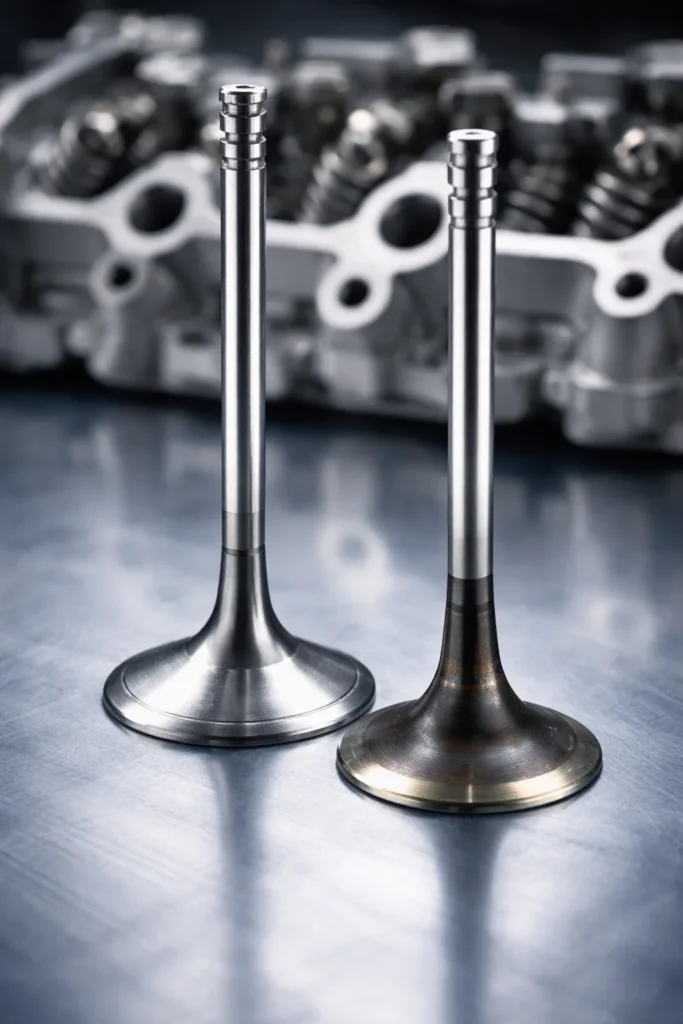

Le valvole di aspirazione e scarico svolgono funzioni diverse e lavorano in condizioni differenti.
La valvola di aspirazione si occupa di far entrare aria o miscela nel cilindro. Poiché gestisce gas relativamente freddi, le temperature a cui è sottoposta sono più basse rispetto alla valvola di scarico.
La valvola di scarico invece lavora a contatto diretto con i gas combusti prodotti dalla combustione. Questi gas possono raggiungere temperature molto elevate, spesso superiori agli 800 gradi Celsius.
Per questo motivo le valvole di scarico devono essere costruite con materiali molto più resistenti al calore.
In molti motori le valvole di aspirazione sono anche leggermente più grandi. Questo perché facilitare l’ingresso dell’aria nel cilindro aiuta a migliorare il riempimento del cilindro e quindi le prestazioni del motore.
Le valvole del motore devono resistere a condizioni di lavoro estremamente severe. Oltre alle alte temperature devono sopportare pressioni elevate e un numero enorme di cicli di apertura e chiusura.
Per questo motivo vengono realizzate con acciai speciali e leghe metalliche ad alta resistenza.
Le valvole di aspirazione sono generalmente costruite con acciai legati al cromo e al silicio, materiali che garantiscono una buona resistenza meccanica e una lunga durata nel tempo.
Le valvole di scarico invece richiedono materiali ancora più resistenti alle alte temperature. In questi casi vengono utilizzate leghe contenenti nichel, cromo e molibdeno.
Nei motori ad alte prestazioni o nei motori sottoposti a carichi elevati si possono trovare anche valvole riempite di sodio, progettate per migliorare la dissipazione del calore.

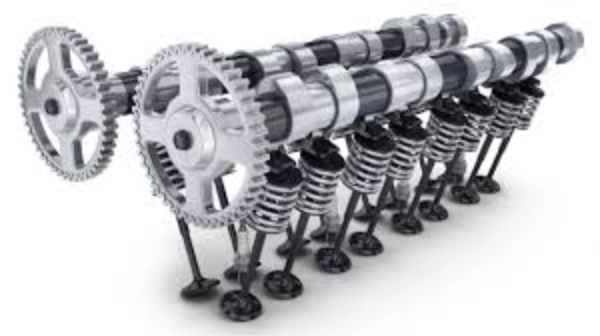

Le valvole non si muovono autonomamente. Il loro movimento è controllato dal sistema di distribuzione del motore, che ha il compito di sincronizzare il funzionamento delle valvole con quello dei pistoni.
Il componente principale di questo sistema è l’albero a camme. Su questo albero sono presenti delle sporgenze chiamate camme.
Quando l’albero a camme ruota, la camma spinge il meccanismo della valvola facendola aprire. Una volta che la camma passa oltre, una molla richiude la valvola riportandola nella posizione originale.
Questo sistema permette di controllare con grande precisione il momento esatto in cui le valvole devono aprirsi e chiudersi.
Uno degli aspetti più importanti del funzionamento delle valvole è la fasatura della distribuzione.
La fasatura indica il momento preciso in cui le valvole si aprono e si chiudono rispetto alla posizione del pistone nel cilindro.
In teoria le valvole dovrebbero aprirsi e chiudersi esattamente quando il pistone raggiunge determinati punti del suo movimento. In pratica, però, gli ingegneri anticipano o ritardano leggermente questi momenti per migliorare l’efficienza del motore.
Un fenomeno interessante è il cosiddetto incrocio delle valvole, che avviene quando la valvola di aspirazione inizia ad aprirsi mentre la valvola di scarico non è ancora completamente chiusa.
Questo incrocio aiuta a migliorare il flusso dei gas e il riempimento del cilindro, soprattutto nei motori progettati per funzionare ad alti regimi.

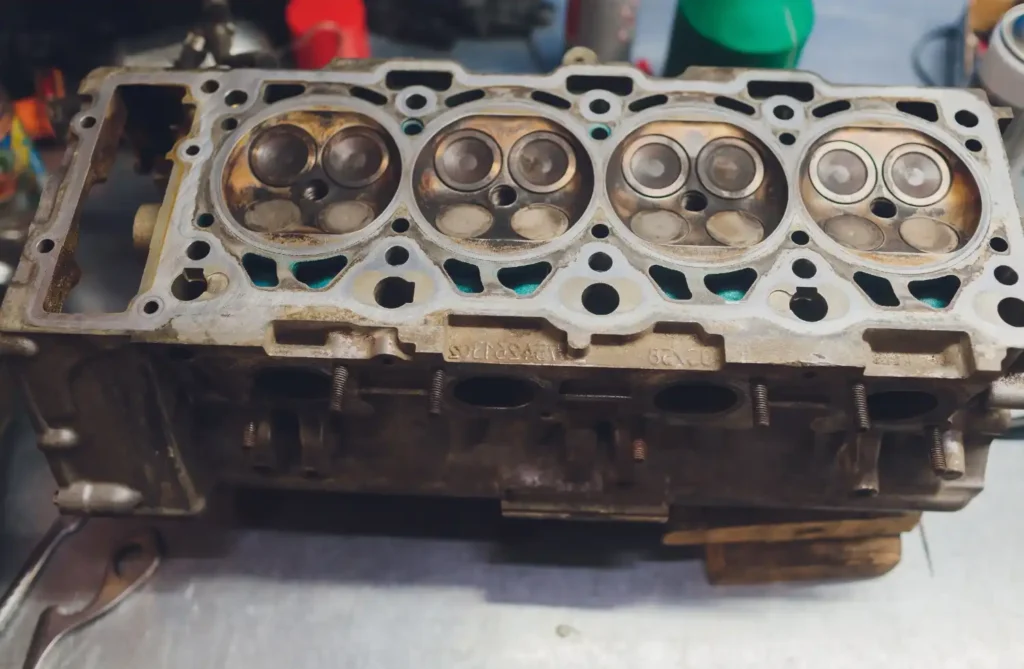

Nei motori più moderni ogni cilindro può avere più di due valvole.
La configurazione più diffusa oggi è quella a quattro valvole per cilindro, con due valvole di aspirazione e due di scarico.
Questa soluzione permette di migliorare il flusso dei gas all’interno del motore e di aumentare l’efficienza della combustione. Inoltre consente di ottenere più potenza senza aumentare la cilindrata del motore.
Le valvole più piccole e leggere possono aprirsi e chiudersi più velocemente, rendendo il motore più efficiente soprattutto ad alti regimi.
Negli ultimi decenni la tecnologia dei motori ha introdotto sistemi sempre più avanzati per migliorare il controllo delle valvole.
Uno dei più importanti è la fasatura variabile delle valvole, che permette di modificare il momento di apertura e chiusura delle valvole in base al regime del motore.
Questa tecnologia consente di ottenere un buon equilibrio tra prestazioni, consumi e riduzione delle emissioni.
Alcuni motori utilizzano anche sistemi che permettono di variare l’alzata delle valvole, cioè quanto si aprono durante il funzionamento.
Queste soluzioni rendono il motore più flessibile e migliorano l’efficienza in diverse condizioni di guida.
Le valvole di aspirazione e scarico sono componenti fondamentali per il funzionamento di qualsiasi motore a combustione interna. Anche se spesso vengono considerate elementi secondari, in realtà svolgono un ruolo essenziale nel controllo del flusso dei gas all’interno del motore.
Il loro funzionamento è strettamente legato alla distribuzione del motore, alla fasatura delle valvole e alla progettazione della testata. Tutti questi elementi influenzano direttamente le prestazioni, i consumi e l’efficienza del motore.
Grazie ai progressi tecnologici, i sistemi di controllo delle valvole sono diventati sempre più sofisticati, contribuendo a rendere i motori moderni più efficienti, più potenti e meno inquinanti.
Comprendere il ruolo delle valvole del motore, la differenza tra valvola di aspirazione e valvola di scarico e il loro funzionamento nel ciclo del motore è un passo importante per capire meglio la complessa ingegneria che si nasconde sotto il cofano di ogni automobile.
Le valvole di aspirazione si aprono per far entrare miscela aria-carburante (o aria nei diesel) nella camera di combustione, mentre le valvole di scarico espellono i gas combusti; il loro movimento è controllato dall’albero a camme e dalla fasatura per ottimizzare portata e rendimento del motore.
Rumori anomali, perdita di compressione, fumo dal tubo di scarico o calo di potenza indicano usura delle sedi valvola, gioco valvole errato o perdita tenuta; questi sintomi richiedono diagnosi di guida valvola e verifica fasatura.
La manutenzione include controllo e registrazione del gioco valvole periodico, pulizia sedi e eventuale rettifica; la regolazione si effettua seguendo le specifiche di fabbrica agendo sui registri o gli tendicatena per ripristinare la corretta fasatura e alzata valvola.
