Le scatole di sterzo idrauliche rappresentano una delle tecnologie più importanti nell’evoluzione del controllo e della sicurezza di guida, integrando vari componenti come tiranti e testine di sterzo. Prima dell’avvento della servoassistenza, sterzare richiedeva una notevole forza fisica e un’elevata sensibilità nelle manovre a bassa velocità. Con la diffusione del servosterzo idraulico, introdotto su larga scala dagli anni Sessanta e poi perfezionato nel corso dei decenni, la guida delle automobili è diventata più accessibile, confortevole e precisa. Oggi, nonostante la crescente diffusione dello sterzo elettrico e degli avanzati sistemi elettroidraulici, la scatola di sterzo idraulica continua a essere utilizzata in molte applicazioni e rimane un caposaldo nella meccanica automobilistica tradizionale.
In questo articolo analizzeremo nel dettaglio come funziona una scatola di sterzo auto idraulica, quali componenti la compongono, perché è stata così importante per l’evoluzione dell’automobile e quali sono le sue principali applicazioni moderne. Approfondiremo inoltre la manutenzione, i vantaggi, i limiti e il confronto tecnico con altri sistemi di sterzo, offrendo una panoramica completa utile sia per appassionati di auto sia per chi desidera comprendere meglio la meccanica dei veicoli.

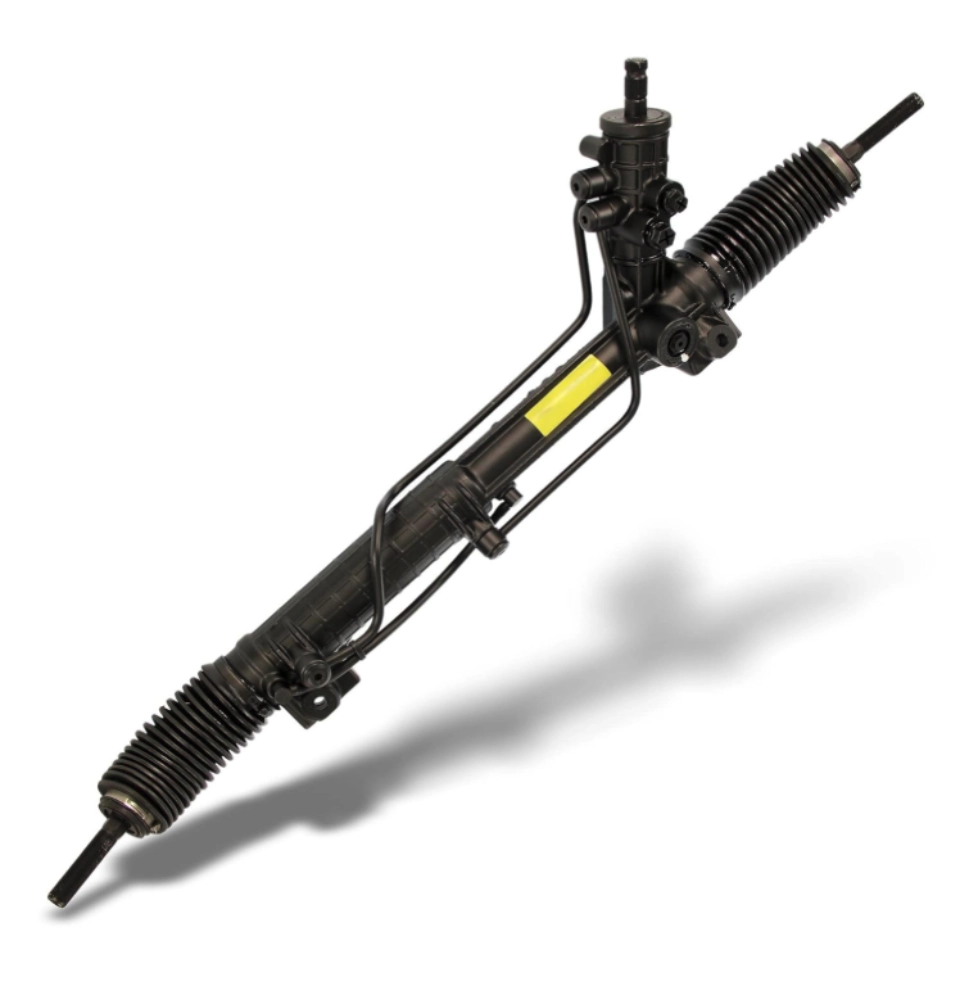

La scatola di sterzo idraulica, parte del sistema di servosterzo idraulico, è un meccanismo progettato per ridurre la forza richiesta al conducente durante la rotazione del volante. Grazie alla pressione generata da una pompa idraulica, il sistema amplifica la forza applicata dal guidatore sui componenti meccanici dello sterzo, permettendo manovre più leggere e precise, soprattutto a basse velocità.
Il motivo della sua diffusione è semplice: migliorare il comfort di guida. Prima della servoassistenza idraulica, parcheggiare o eseguire sterzate strette richiedeva movimenti vigorosi e poco fluidi, soprattutto sulle vetture più pesanti o dotate di pneumatici larghi. L’introduzione del servosterzo idraulico, come sistema sterzante, ha rivoluzionato il settore, diventando rapidamente uno standard di riferimento.
La scatola sterzo idraulica è stata per anni il cuore di questo sistema, collegando la cremagliera o il settore dentato agli elementi idraulici che amplificano la forza dello sterzo, migliorando l’interazione con il piantone. Anche se oggi molte auto adottano sterzi elettrici (EPS), la soluzione idraulica rimane fondamentale in settori come auto sportive, veicoli commerciali, fuoristrada, mezzi agricoli e camion leggeri, dove resistenza, linearità e capacità di carico sono ancora oggi requisiti indispensabili.

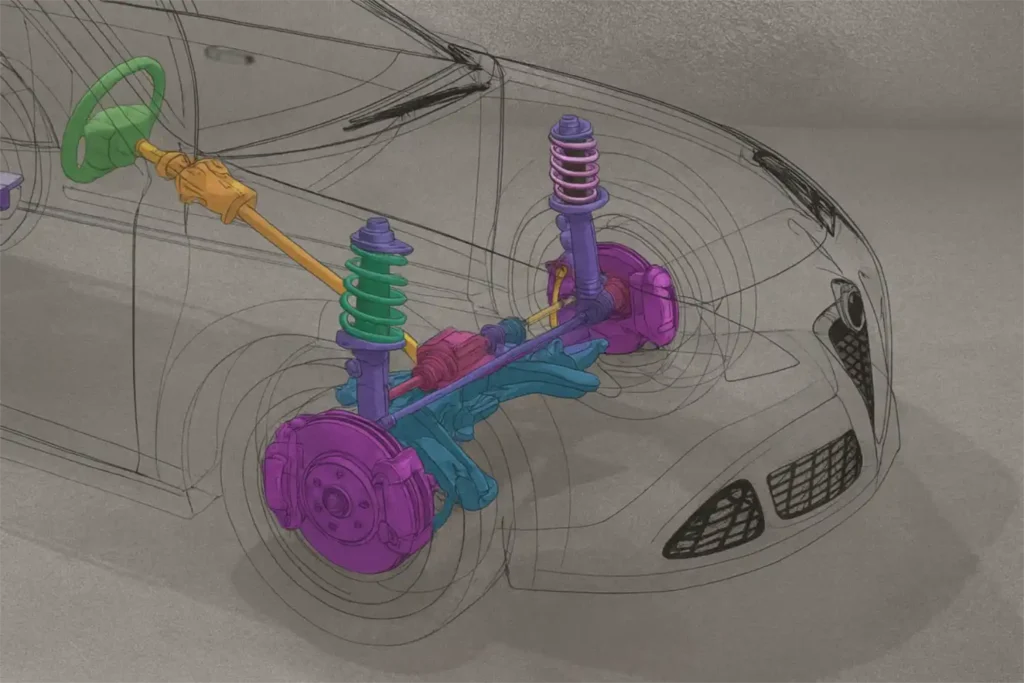

Una scatola di sterzo idraulica è un dispositivo meccanico e idraulico integrato nel piantone dello sterzo di un veicolo. È composta da un insieme di ingranaggi, valvole, camere di pressione e giunti, che trasformano il movimento rotatorio del volante in movimento lineare capace di orientare le ruote anteriori. Rispetto a una classica scatola di sterzo meccanica, la versione idraulica aggiunge un circuito idraulico che moltiplica la forza applicata dal guidatore, riducendo quindi lo sforzo richiesto.
La sua funzione principale è gestire la trasmissione della coppia di sterzata e allo stesso tempo modulare l’assistenza idraulica necessaria per rendere più fluido e leggero il movimento delle ruote tramite il pignone e tiranti. Nella maggior parte delle automobili moderne dotate di servoassistenza idraulica, la scatola di sterzo ospita anche la valvola di controllo, responsabile del bilanciamento tra forza meccanica e pressione idraulica.
Il cuore del sistema è la sinergia tra componente meccanica e fluido idraulico, un equilibrio che ha reso questo tipo di sterzo dell’auto uno dei sistemi più apprezzati per la sua robustezza e affidabilità.

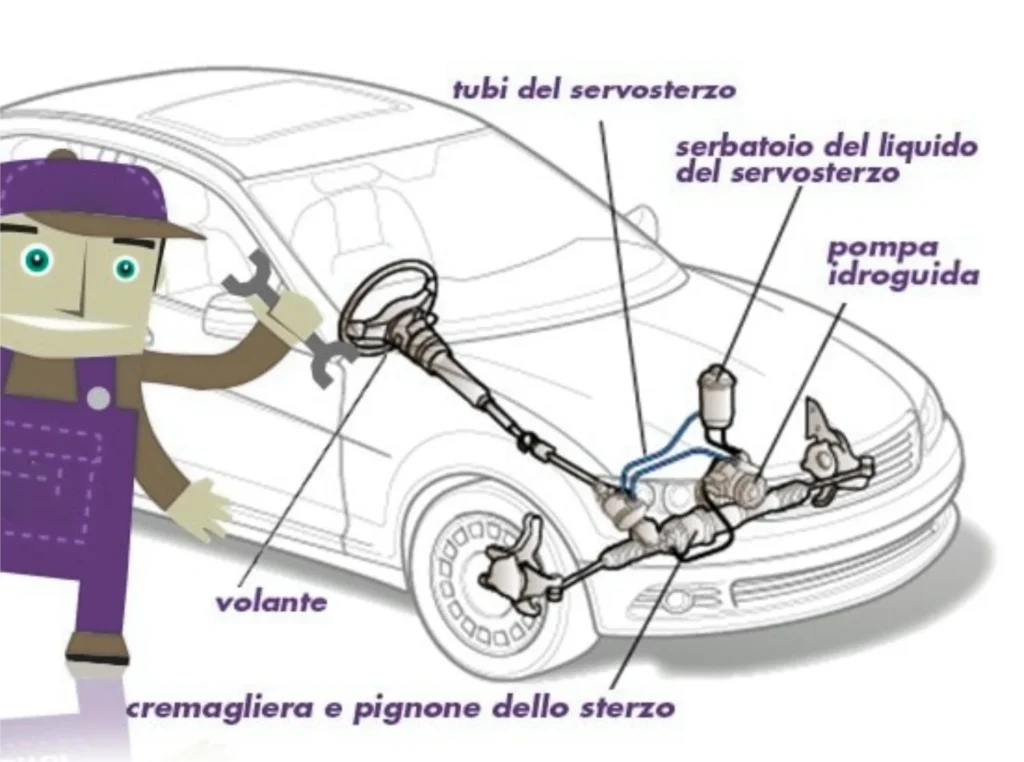

Il sistema è composto da vari elementi, ognuno dei quali svolge un ruolo preciso. Per capire il funzionamento della scatola sterzo idraulica è utile analizzarne i componenti principali:
Questi componenti lavorano insieme in modo armonico, garantendo una risposta rapida, un’elevata capacità di carico e un feeling di guida diretto e affidabile.
Il principio di funzionamento della scatola sterzo è basato sulla pressione idraulica. Quando il guidatore ruota il volante, la valvola di controllo all’interno della scatola sterzo rileva la direzione e l’intensità del movimento, regolando il flusso di olio verso una delle camere della cremagliera.
Il fluido in pressione spinge sul pistone interno, generando una forza che assiste il movimento meccanico richiesto per orientare le ruote. In questo modo lo sforzo richiesto al conducente si riduce drasticamente.
L’intero sistema è progettato per essere proporzionale: più intensa è la rotazione del volante, maggiore è l’assistenza fornita dalla pressione idraulica. Ciò permette una guida fluida, naturale e progressiva. Inoltre, la forza idraulica è sempre disponibile perché la pompa lavora costantemente finché il motore è in funzione.
A differenza dello sterzo elettrico, la scatola sterzo idraulica non dipende da sensori o centraline elettroniche, ma sfrutta la pura meccanica assistita da fluido pressurizzato, rendendo il sistema sterzante più diretto e reattivo. Questo la rende più intuitiva per molti appassionati e più adatta a carichi elevati, facilitando il movimento del volante anche in situazioni difficili.

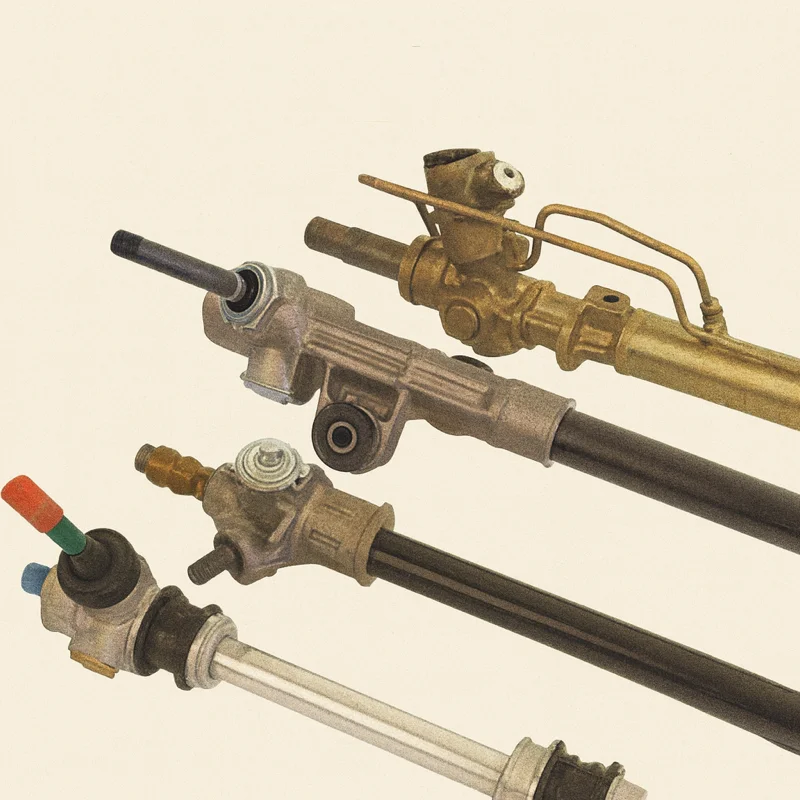

Le prime applicazioni risalgono agli anni quaranta negli Stati Uniti, ma solo dagli anni Cinquanta e Sessanta la servoassistenza idraulica inizia a diffondersi in modo significativo sulle vetture di grandi dimensioni. Le auto americane dell’epoca, caratterizzate da carrozzerie pesanti e pneumatici larghi, richiedevano sistemi di sterzata più leggeri per migliorare il comfort.
Negli anni Settanta il servosterzo idraulico diventa sempre più comune anche in Europa, dove prima si preferivano scatole di sterzo meccaniche più semplici e leggere. Con l’arrivo degli anni Ottanta e Novanta la tecnologia si perfeziona notevolmente: vengono introdotti sistemi più compatti, pompe più efficienti, materiali più resistenti e valvole più precise, migliorando ulteriormente le tipologie di scatola disponibili sul mercato.
La vera rivoluzione arriva però con l’evoluzione del servosterzo elettrico, che a partire dai primi anni Duemila inizia a sostituire gradualmente i sistemi idraulici nelle automobili di segmento medio. Nonostante questo, nelle auto sportive, nei fuoristrada e nei veicoli commerciali leggeri, la scatola di sterzo idraulica continua a essere utilizzata per la maggiore resistenza e la migliore capacità di carico.
Il servosterzo idraulico presenta numerosi vantaggi che ne hanno decretato il successo per decenni. Tra i più importanti c’è la capacità di generare una forza molto elevata con grande affidabilità. Nelle manovre critiche e nelle sterzate brusche, l’assistenza idraulica fornisce una sensazione di solidità che lo sterzo elettrico a volte fatica a replicare.
Un altro vantaggio è la progressività, che permette un controllo più fine del movimento del volante. La risposta idraulica è naturale e immediata, permettendo una connessione diretta tra guidatore e superficie stradale. Gli appassionati di guida sportiva spesso preferiscono la sensazione più “piena” e lineare offerta dalla scatola di sterzo idraulica rispetto alla risposta più filtrata del servosterzo elettrico.
La durabilità è un altro punto a favore del servosterzo idraulico, contribuendo alla longevità del sistema di sterzo dell’auto. Le scatole di sterzo idrauliche possono durare centinaia di migliaia di chilometri con un’adeguata manutenzione, resistendo a urti, sollecitazioni e variazioni termiche in modo eccellente.
Nonostante i suoi punti di forza, la scatola sterzo idraulica presenta anche alcuni limiti che hanno portato molte case automobilistiche a preferire sistemi elettrici.
Il primo svantaggio è il consumo energetico. La pompa idraulica è collegata al motore tramite cinghia e consuma potenza continuamente, anche quando non si sta sterzando. Questo riduce leggermente l’efficienza del veicolo e aumenta i consumi.
Un altro aspetto è la manutenzione. Il sistema idraulico richiede controlli periodici del livello dell’olio, sostituzioni del fluido e verifiche sui tubi e sulle guarnizioni, che con il tempo possono presentare perdite, compromettendo l’efficacia della scatola sterzo meccanica.
Lo sterzo elettrico non soffre di questi problemi ed è inoltre più facile da integrare con i moderni sistemi di assistenza alla guida (ADAS), rispetto alle tipologie di scatole dello sterzo tradizionali.
Nonostante la diffusione dello sterzo elettrico nelle auto compatte e nei segmenti urbani, la scatola sterzo idraulica rimane la scelta preferita in alcune categorie di veicoli, grazie alla sua robustezza e affidabilità nel sistema sterzante.
Le auto sportive ad alte prestazioni utilizzano ancora spesso servosterzi idraulici e pompe del servosterzo per garantire una risposta diretta e una migliore sensibilità sul volante. Anche i fuoristrada tradizionali continuano a sfruttare il servosterzo idraulico grazie alla sua resistenza in condizioni estreme, come fango, neve o carichi elevati sulle ruote anteriori.
I camion leggeri e i veicoli commerciali utilizzano scatole di sterzo idrauliche perché garantiscono un’assistenza costante anche a pieno carico. Alcuni mezzi agricoli e industriali fanno ancora largo uso di sistemi completamente idraulici per via della semplicità di manutenzione e dell’elevata forza generata, che è fondamentale per il movimento del volante sopratutto in condizioni gravose.
La manutenzione corretta di una scatola sterzo idraulica è fondamentale per garantirne la durata. Il fluido del servosterzo va controllato regolarmente, poiché con il tempo può degradarsi e perdere efficacia, causando usura nel sistema sterzante. I tubi ad alta pressione devono essere ispezionati per evitare perdite che possono compromettere il funzionamento dell’intero sistema.
La scatola sterzo stessa può richiedere revisioni, soprattutto in caso di giochi anomali, rumori o difficoltà di sterzata. Una manutenzione periodica può far durare una scatola idraulica anche più di 300.000 km, riducendo l’usura e garantendo un funzionamento ottimale del sistema di idroguida.
Le scatole di sterzo idrauliche rappresentano una tecnologia fondamentale nella storia dell’automobile. Il loro funzionamento, basato su un equilibrio di forza meccanica e pressione idraulica, ha reso la guida più leggera, sicura e confortevole per milioni di automobilisti in tutto il mondo, grazie all’efficacia della scatola guida.
Nonostante i sistemi elettrici stiano diventando lo standard nelle citycar e nei veicoli moderni, lo sterzo idraulico rimane insostituibile in molte applicazioni che richiedono forza, precisione e durabilità. La sua importanza nella meccanica automobilistica è destinata a perdurare, e comprenderne il funzionamento aiuta non solo a capire meglio come si comporta un veicolo, ma anche a fare scelte più consapevoli per manutenzione, guida e sicurezza.
Una scatola di sterzo idraulica è un dispositivo che trasmette il movimento del volante alle ruote integrando l’assistenza idraulica. Funziona tramite un circuito di pressione in cui una pompa idraulica genera flusso verso un servocomando (cilindro o motore) all’interno della scatola; quando il volante viene ruotato, una valvola di controllo devia il fluido verso un lato del servocomando, creando una forza che agevola la rotazione delle ruote e riduce lo sforzo sul pilota.
I componenti principali sono: pompa idraulica, serbatoio olio, valvola di controllo (rotativa o a spola), pistone o motore di assistenza, tubazioni e giunti. Problemi comuni includono perdite di olio, gioco nel comando dovuto a usura della valvola o dei cuscinetti, rumori dovuti a cavitazione della pompa e scarsa risposta per contaminazione o perdita di pressione. La manutenzione preventiva e la sostituzione dei componenti usurati sono fondamentali per il corretto funzionamento.
Le scatole di sterzo idrauliche sono impiegate in autovetture, veicoli commerciali, mezzi agricoli, movimento terra e macchine industriali dove è richiesta assistenza allo sterzo senza l’elettronica tipica del servosterzo elettrico. Sono preferite in applicazioni con carichi elevati o dove è richiesta una sensazione di sterzo più “meccanica” e robusta, oltre che in retrofit su veicoli più vecchi e in contesti off-road.
