Nel panorama dell’automobile, poche componenti rappresentano meglio l’essenza della meccanica pura come la scatola di sterzo meccanica o, del sistema sterzante meccanico.
È il cuore del sistema di sterzo tradizionale, il punto in cui la rotazione del volante si trasforma in un comando preciso alle ruote anteriori.
Prima dell’arrivo dell’assistenza idraulica e poi di quella elettrica, il controllo direzionale dell’auto era affidato interamente a sistemi meccanici, in cui l’efficacia dipendeva dalla precisione costruttiva e dal design degli ingranaggi interni.
Questo articolo approfondisce i principi di funzionamento e le principali varianti delle scatole di sterzo meccaniche utilizzate nel mondo automobilistico, analizzando pregi, difetti e applicazioni storiche che ne hanno segnato l’evoluzione.
Il compito della scatola sterzo è quello di trasmettere e modulare la forza applicata dal guidatore sul volante.
Il sistema converte la rotazione dell’albero di sterzo in un movimento trasversale che agisce sui tiranti collegati alle testine di sterzo, e infine alle ruote anteriori.
La sfida dei primi costruttori automobilistici era duplice:
Per questo motivo, nel corso del tempo sono stati sviluppati diversi sistemi meccanici di sterzo, ognuno con una propria filosofia costruttiva.
Questa scatola sterzo è uno dei sistemi sterzanti più antichi e rappresentativi dell’era pionieristica dell’automobile (fine ‘800 – anni ‘40).
Il volante comanda un albero che termina con una vite senza fine, la quale ingrana con un settore dentato collegato al braccio di comando del tirante di sterzo.
Quando il volante ruota, la vite fa oscillare il settore dentato, trasformando il moto rotatorio in un movimento angolare.
L’angolo di sterzata è proporzionale alla rotazione del volante.
Questa configurazione è stata largamente usata su veicoli come la Ford Model T, molti camion d’epoca, e su alcune vetture britanniche e americane fino agli anni ’50.

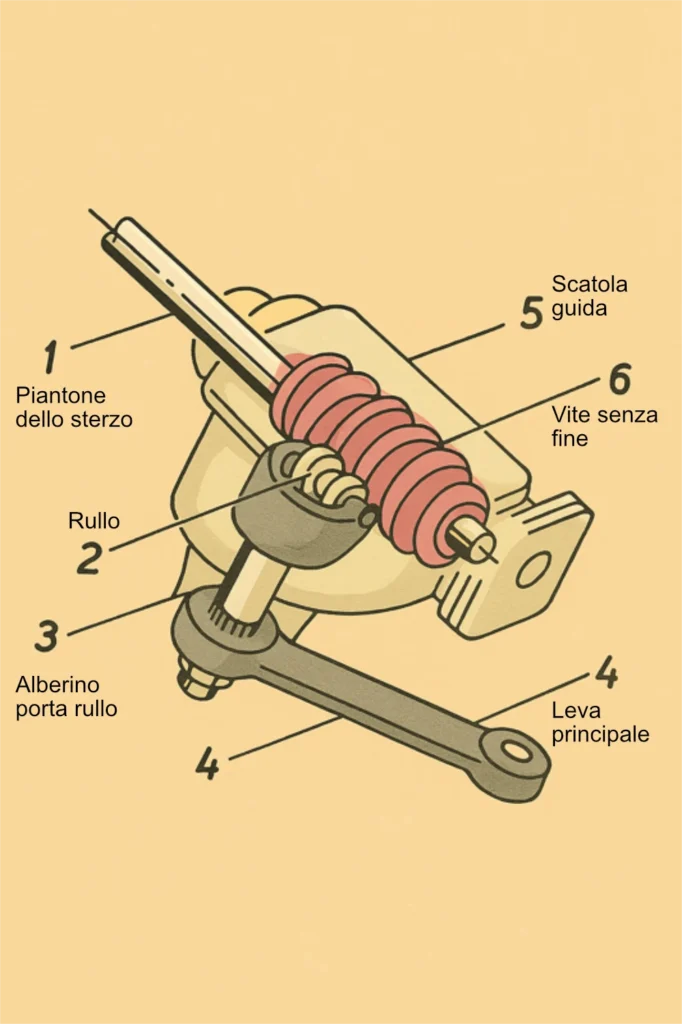

Questa tipologia di scatola sterzo è l’evoluzione naturale del sistema precedente, questa variante sostituisce il settore dentato con un rullo montato su perno, che ingrana con la vite senza fine.
Il rullo ruota mentre la vite lo trascina lungo il suo profilo elicoidale, riducendo drasticamente l’attrito di strisciamento.
Diffusa tra gli anni ’40 e ’60 su auto di medio livello, come molte Opel, Fiat 1100, Lancia Appia, e su veicoli industriali leggeri.
Questa scatola sterzo rappresentava un ottimo compromesso tra robustezza e maneggevolezza del sistema sterzante.
Questa scatola sterzo è un capolavoro di precisione meccanica.
Il principio si basa su una vite filettata accoppiata a una madrevite interna, con sfere d’acciaio che scorrono tra le due eliche e ricircolano in un condotto esterno chiuso.
Le sfere riducono drasticamente l’attrito, trasformando il contatto di strisciamento in rotolamento continuo.
Il moto della vite viene trasmesso alla madrevite, che a sua volta muove il braccio di comando collegato al sistema di sterzo.
Dal dopoguerra agli anni ’80, questa scatola sterzo fu una soluzione di alto livello adottata da Mercedes-Benz, BMW, Rolls-Royce e Cadillac.
Ancora oggi è utilizzata su camion e SUV pesanti, dove resistenza e comfort sono prioritari.

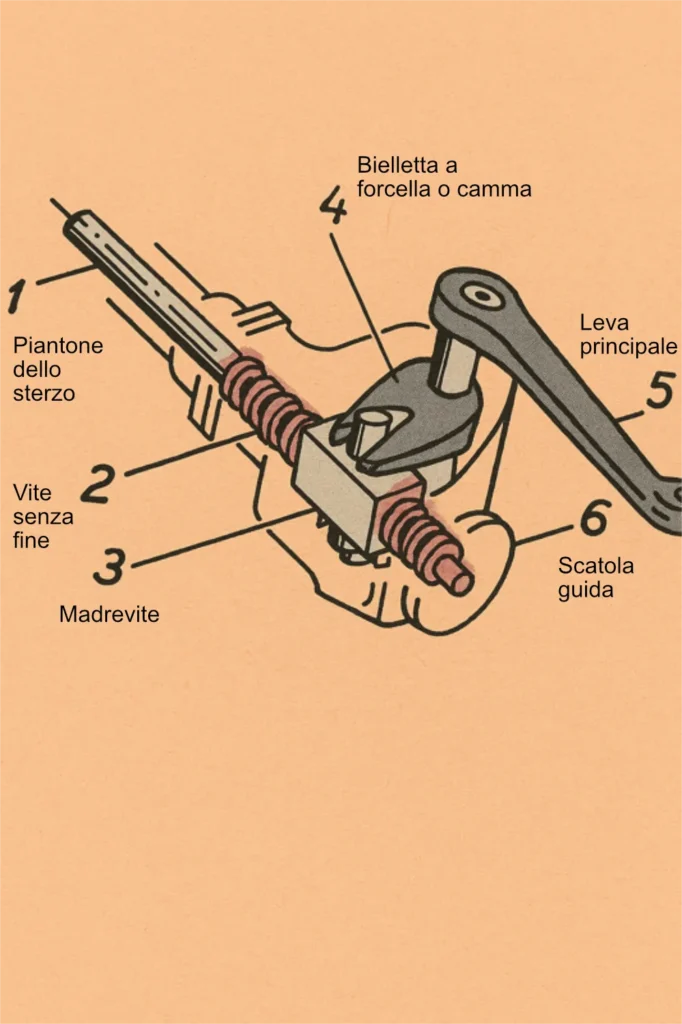

In questo sistema, l’albero del volante porta una vite a camma che agisce su una leva a due bracci.
Uno dei bracci comanda il tirante di sterzo, mentre l’altro ruota su un perno all’interno della scatola dello sterzo.
La camma, spingendo la leva, trasforma il moto rotatorio in oscillatorio, muovendo così le ruote.
Utilizzata su vetture sportive inglesi e auto da corsa degli anni ’30-’50, dove la risposta diretta era più importante del comfort.

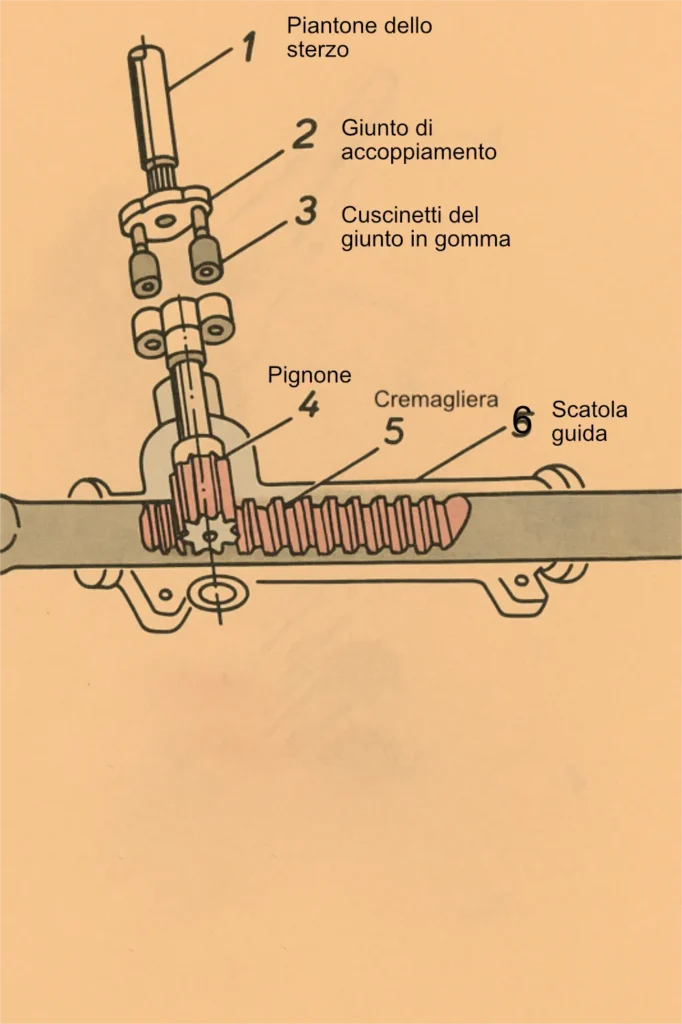

Introdotto negli anni ’60 e divenuto presto lo standard assoluto.
Un pignone dentato, collegato all’albero del volante, ingrana con una cremagliera che scorre trasversalmente nel sistema sterzante.
Questo spostamento lineare agisce direttamente sui tiranti, orientando le ruote anteriori.
Utilizzata per la prima volta in serie da Triumph e Peugeot, si è poi diffusa su praticamente tutte le auto di piccola e media cilindrata.
Oggi è alla base anche dei sistemi EPS (Electric Power Steering) il quale è un sistema sterzante moderno, dove il principio meccanico rimane invariato ma assistito elettronicamente.
| Tipologia | Periodo storico | Pregio principale | Difetto principale | Applicazioni tipiche |
|---|---|---|---|---|
| Vite e settore | 1900–1950 | Robustezza | Attrito elevato | Auto d’epoca, camion |
| Vite e rullo | 1940–1960 | Maggiore fluidità | Gioco e complessità | Auto medie e veicoli commerciali |
| Vite a ricircolo di sfere | 1950–oggi | Precisione e comfort | Costo e manutenzione | Auto di lusso e SUV |
| Camma e leva | 1930–1950 | Risposta diretta | Usura irregolare | Auto sportive storiche |
| Cremagliera e pignone | 1960–oggi | Precisione e leggerezza | Minor robustezza | Auto moderne di tutti i segmenti |
Le scatole di sterzo meccaniche, pur nella loro semplicità, influenzano profondamente la sensazione di guida.
Un sistema a vite e settore offre uno sterzo pesante ma comunicativo; la vite a ricircolo di sfere garantisce fluidità e comfort; la cremagliera e pignone trasmette precisione e immediatezza, rendendo l’auto “piantata” sull’asfalto.
Oggi, nonostante la diffusione dei sistemi elettrici, molti appassionati di auto storiche e sportive preferiscono la risposta genuina delle vecchie scatole sterzo meccaniche.
In esse, ogni movimento del volante corrisponde a una reazione reale e tangibile del veicolo, senza filtri elettronici o assistenze variabili.
Le scatole sterzo meccaniche raccontano l’evoluzione della tecnica automobilistica: dall’artigianalità delle prime vetture, fino all’ingegneria di precisione dei moderni sistemi a cremagliera.
Ognuna di esse riflette le esigenze di un’epoca — robustezza, comfort o precisione — e rappresenta un tassello fondamentale nella storia dello sterzo automobilistico.
Conoscere i loro principi di funzionamento, pregi e limiti della scatola sterzo, significa comprendere meglio come l’auto comunichi con chi la guida.
Ed è proprio in questo legame diretto, tra meccanica e uomo, che risiede il fascino eterno dello sterzo meccanico.
Le scatole di sterzo meccaniche funzionano attraverso un sistema di ingranaggi che convertono il movimento rotatorio del volante in un movimento lineare delle ruote anteriori, permettendo così il controllo della direzione del veicolo.
Le varianti delle scatole di sterzo meccaniche includono il sistema a cremagliera, il sistema a vite e dado e il sistema a doppia cremagliera. Ognuna di queste varianti offre diverse caratteristiche di manovrabilità e precisione.
I vantaggi delle scatole di sterzo meccaniche includono una maggiore affidabilità, una risposta immediata e una minore complessità elettronica, il che le rende meno soggette a guasti elettronici.
Per mantenere una scatola di sterzo meccanica è importante controllare regolarmente il livello dell’olio, ispezionare i componenti da segni di usura e sostituire eventuali parti danneggiate tempestivamente.
