Nel cuore di ogni motore a combustione interna si nasconde un sistema raffinato e perfettamente sincronizzato che consente all’auto di funzionare in modo fluido, efficiente e potente. Quando si parla di distribuzione del motore, spesso si citano componenti come l’albero a camme o le valvole, ma ci sono altri elementi altrettanto fondamentali che meritano attenzione: bilancieri, punterie e variatori di fase.
Questi tre componenti svolgono un ruolo chiave nella gestione dell’apertura e chiusura delle valvole, influenzando direttamente prestazioni, consumi, emissioni e durata del motore. Comprendere il loro funzionamento significa capire davvero come respira un motore moderno.
In questo articolo approfondiremo in modo completo e chiaro cosa sono i bilancieri, le punterie e i variatori di fase, come funzionano, quali sono le differenze tra le varie tipologie e perché sono diventati indispensabili nell’evoluzione dei motori moderni.
Per comprendere il ruolo di bilancieri, punterie e variatori di fase, bisogna partire dal sistema di distribuzione del motore. Questo sistema ha il compito di controllare con precisione il movimento delle valvole di aspirazione e scarico, permettendo l’ingresso della miscela aria-carburante e l’espulsione dei gas combusti.
La distribuzione deve essere perfettamente sincronizzata con il movimento dei pistoni. Anche un piccolo errore può compromettere il funzionamento del motore o causare danni gravi. È proprio qui che entrano in gioco i componenti che analizzeremo: fungono da intermediari tra l’albero a camme e le valvole, garantendo precisione, efficienza e affidabilità.

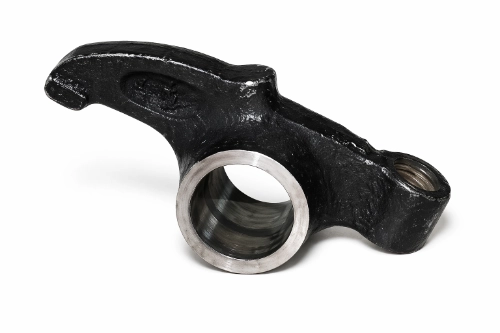

I bilancieri sono componenti meccanici che hanno il compito di trasferire il movimento dell’albero a camme alle valvole. Si tratta di leve oscillanti che trasformano il moto rotatorio della camma in un movimento lineare, necessario per aprire e chiudere le valvole.
Nel dettaglio, quando la camma spinge su un lato del bilanciere, l’altro lato preme sulla valvola, causandone l’apertura. Quando la camma ruota e smette di esercitare pressione, la valvola si richiude grazie alla molla.

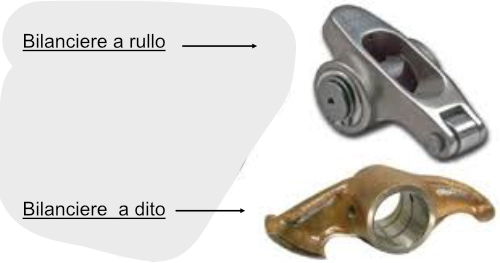

Nel tempo, i bilancieri si sono evoluti per migliorare prestazioni e durata. Le principali varianti includono:
I bilancieri a rullo, in particolare, rappresentano un importante passo avanti nella riduzione delle perdite meccaniche. Grazie a un piccolo rullo posizionato nel punto di contatto con la camma, l’attrito diminuisce sensibilmente, migliorando l’efficienza del motore e riducendo l’usura.
L’utilizzo di bilancieri evoluti permette di ottenere:
Questi vantaggi sono fondamentali nei motori moderni, dove ogni dettaglio è ottimizzato per migliorare le prestazioni complessive.

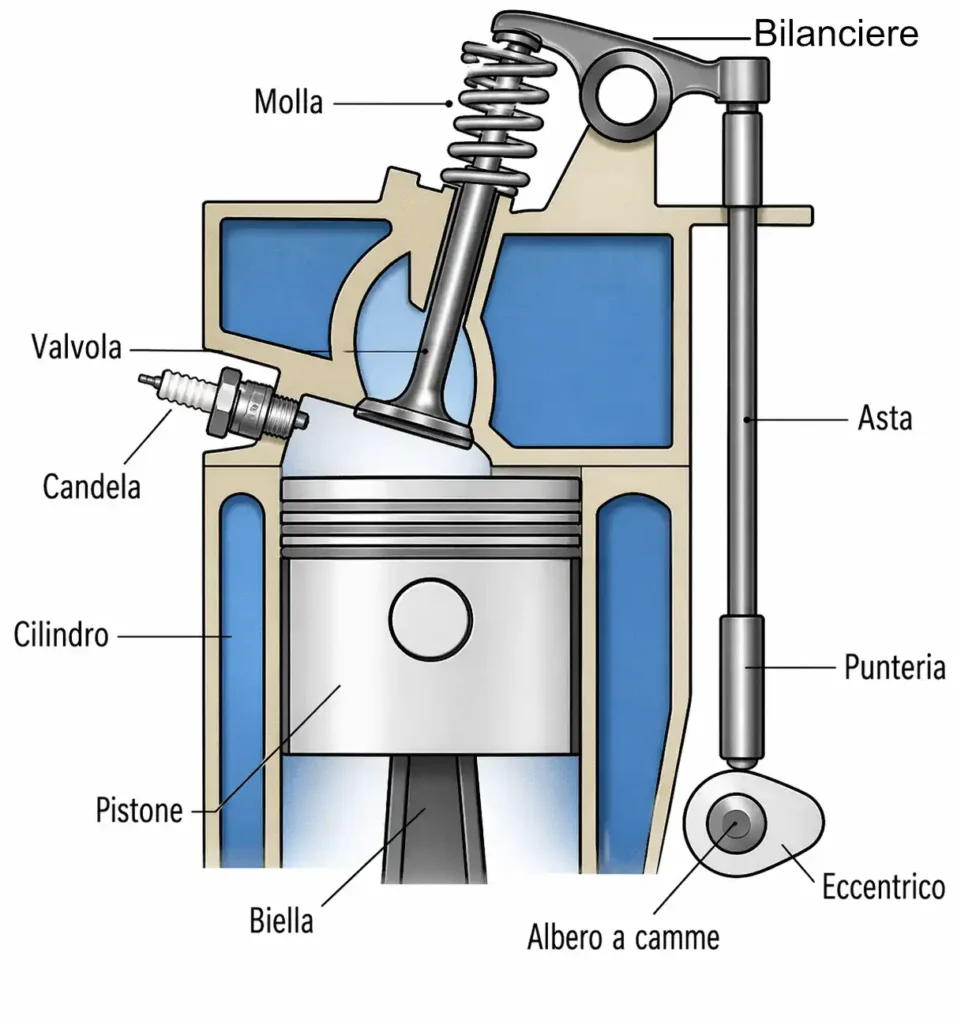

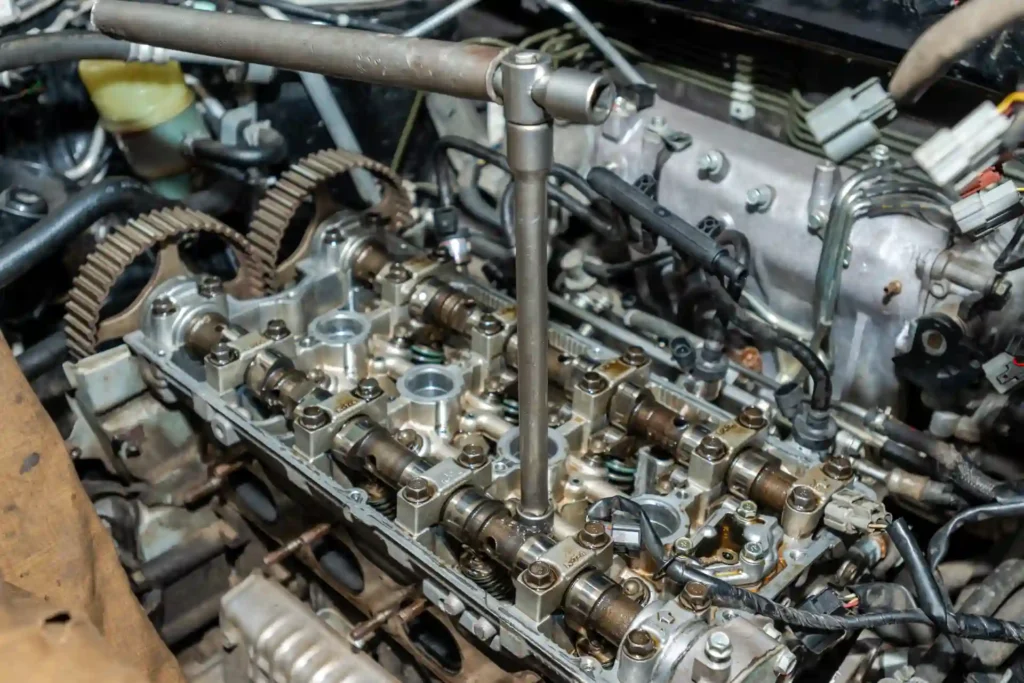

Le punterie sono elementi che si trovano tra l’albero a camme e le valvole (o i bilancieri, a seconda della configurazione del motore). Il loro compito è trasmettere il movimento della camma, garantendo al tempo stesso il corretto gioco valvole.
Esistono due principali tipologie di punterie, ognuna con caratteristiche specifiche.
Le punterie meccaniche richiedono una regolazione periodica del gioco valvole. Questo significa che, con il tempo, è necessario intervenire manualmente per mantenere il corretto funzionamento del sistema.
Le punterie idrauliche, invece, sono progettate per autoregolarsi grazie alla pressione dell’olio motore. Questo elimina la necessità di manutenzione frequente e garantisce un funzionamento più silenzioso.
Le punterie idrauliche utilizzano l’olio motore per compensare automaticamente le variazioni di gioco. Quando il motore è in funzione, l’olio entra nella punteria e crea una pressione interna che mantiene sempre il contatto corretto tra i componenti. Le punterie idrauliche sono dotate di un pistoncino che mantiene il contatto con lo stelo della valvola o con un’estremità del bilanciere; la pressione dell’olio motore esercita una spinta sul pistoncino, garantendo un contatto costante con la valvola.
Quando la camma agisce, una valvolina a sfera impedisce il deflusso dell’olio dal pistoncino, il quale si comporta quindi come una punteria “solida”, trasmettendo il movimento dell’eccentrico alla valvola.
Questo sistema consente di gestire la distribuzione con un gioco valvole pari a zero, eliminando il rischio che le valvole puntino o non si chiudano completamente
Questo sistema offre numerosi vantaggi:
Tuttavia, le punterie idrauliche sono più sensibili alla qualità dell’olio. Un olio sporco o degradato può compromettere il funzionamento, specialmente in motori turbo che richiedono una lubrificazione ottimale.
Se bilancieri e punterie rappresentano l’evoluzione della meccanica tradizionale, i variatori di fase segnano l’ingresso dell’elettronica e dell’ottimizzazione avanzata nei motori moderni.
Il variatore di fase è un dispositivo che permette di modificare il momento di apertura e chiusura delle valvole in base alle condizioni di funzionamento del motore.
Nei motori tradizionali, la fasatura delle valvole è fissa. Questo significa che il motore è ottimizzato per funzionare bene solo in un determinato intervallo di giri.
Con i variatori di fase, invece, è possibile adattare il comportamento del motore in tempo reale, migliorando la risposta al variare del numero di giri del motore stesso. Questo consente di ottenere:

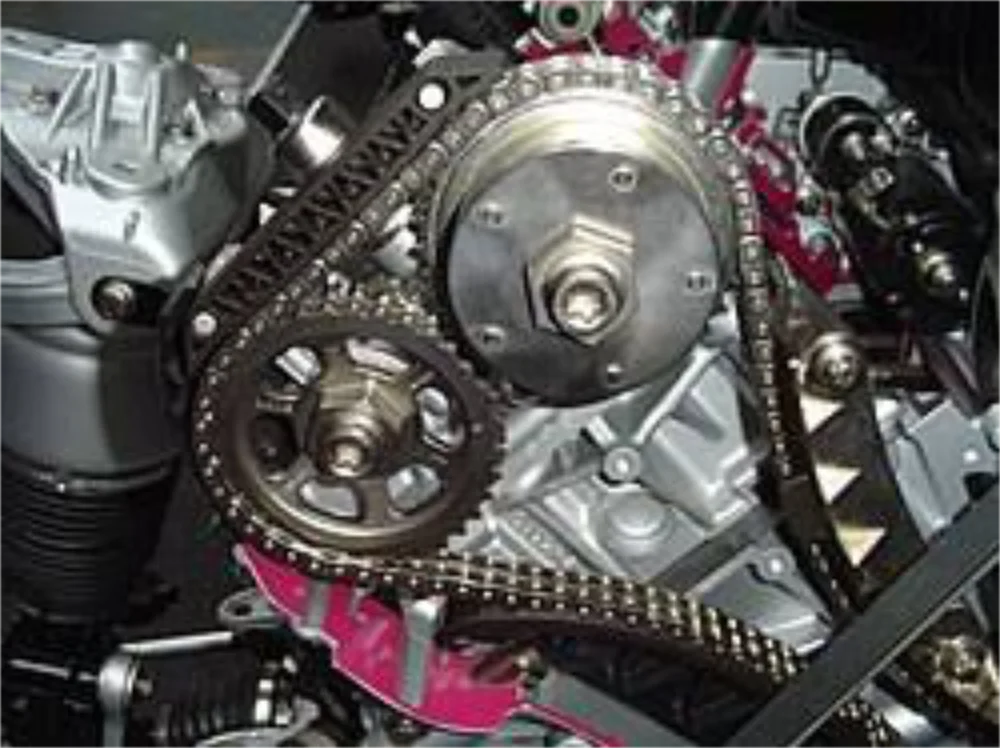

I variatori di fase agiscono sull’albero a camme, modificandone l’angolo rispetto all’albero motore. Questo cambiamento altera il momento in cui le valvole si aprono e si chiudono.
Il sistema è generalmente controllato da una centralina elettronica che utilizza sensori per monitorare vari parametri del motore, come:
In base a questi dati, la centralina decide come regolare la fasatura per ottenere le migliori prestazioni possibili.
Uno degli aspetti più affascinanti dei motori moderni è l’integrazione tra questi componenti. Bilancieri, punterie e variatori di fase lavorano insieme in perfetta armonia per ottimizzare il funzionamento del motore.
I bilancieri trasmettono il movimento, le punterie assicurano precisione e silenziosità, mentre i variatori di fase regolano il timing per adattarsi alle condizioni di guida.
Questo sistema integrato consente di ottenere motori sempre più efficienti, performanti e affidabili.
L’importanza di bilancieri, punterie e variatori di fase non si limita al funzionamento del motore, ma si estende a tre aspetti fondamentali:
Grazie a questi componenti, il motore è in grado di esprimere la massima potenza quando necessario, mantenendo al tempo stesso una buona risposta ai bassi regimi.
La gestione ottimizzata delle valvole consente di ridurre gli sprechi di carburante, migliorando l’efficienza complessiva.
Una combustione più efficiente si traduce in minori emissioni inquinanti, contribuendo al rispetto delle normative ambientali sempre più stringenti.
Nonostante la loro importanza, questi componenti possono essere soggetti a usura o malfunzionamenti.
Le punterie idrauliche, ad esempio, possono diventare rumorose se l’olio è sporco o insufficiente. I bilancieri possono usurarsi nel tempo, mentre i variatori di fase possono perdere efficienza a causa di depositi o problemi al sistema di lubrificazione.
Una corretta manutenzione è quindi fondamentale. Cambiare regolarmente l’olio motore e utilizzare lubrificanti di qualità è il primo passo per garantire la lunga vita di questi componenti.

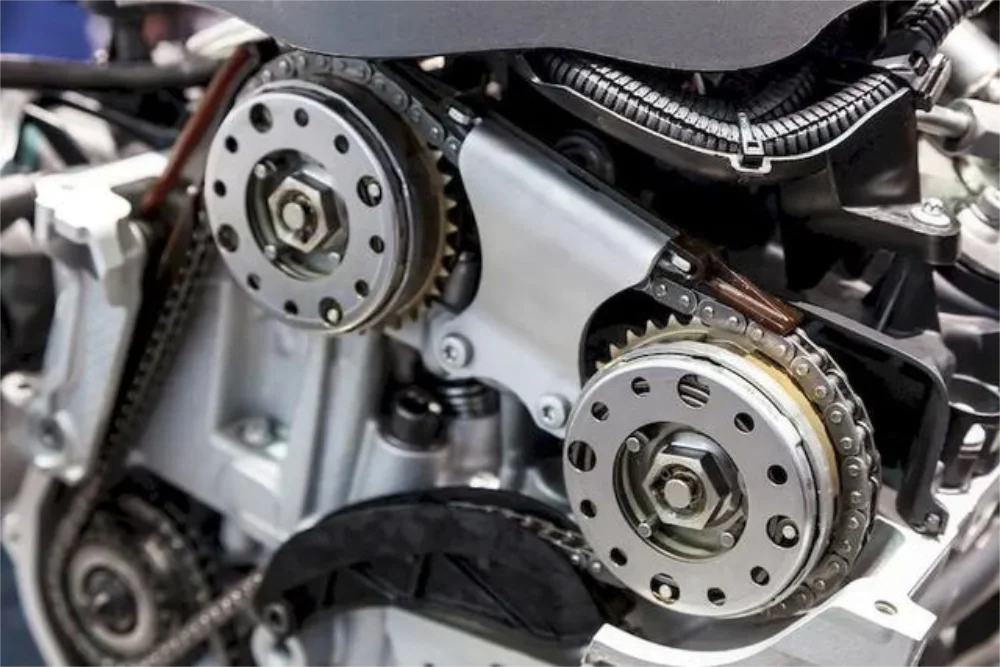

Negli ultimi anni, la tecnologia ha portato a sistemi sempre più avanzati. Alcuni motori utilizzano variatori di fase su entrambi gli alberi a camme (aspirazione e scarico), mentre altri integrano sistemi di alzata variabile delle valvole.
Queste innovazioni permettono un controllo ancora più preciso del motore, migliorando ulteriormente prestazioni ed efficienza.
Bilancieri, punterie e variatori di fase rappresentano tre elementi fondamentali per il funzionamento dei motori moderni. Anche se spesso poco conosciuti, svolgono un ruolo cruciale nella gestione della distribuzione e nell’ottimizzazione delle prestazioni.
Comprendere come funzionano questi componenti significa avere una visione più completa del motore e delle tecnologie che lo rendono sempre più efficiente, silenzioso e potente.
Nel mondo dell’automobile, dove innovazione e precisione sono tutto, anche i dettagli fanno la differenza. E questi tre componenti ne sono la prova perfetta.
I bilancieri e le punterie trasmettono il movimento dall’albero a camme alle valvole di aspirazione e alle valvole di scarico per aprire e chiudere i condotti di aspirazione e di scarico; i variatori di fase variano la posizione delle camme rispetto all’albero motore per adattare la chiusura delle valvole al regime di rotazione, migliorando la combustione nella camera di combustione, la compressione e l’efficienza della vettura.
Variando l’anticipo o il ritardo delle camme il sistema ottimizza il riempimento del cilindro e la miscela di aria e combustibile in iniezione o in carburazione, favorendo l’aspirare corretto fino al punto morto inferiore/punto morto superiore dello stantuffo e riducendo emissioni inquinanti e rumorosità; questo influisce su regime di rotazione, velocità di rotazione, coppia all’albero motore e prestazioni di motori ad alte prestazioni, diesel o motore a quattro tempi.
Il sistema coinvolge camme in testa, albero a camme, cinghia o catena, basamento, bielle, pistone o cielo del pistone, spinotto e piattello; è importante controllare lubrificanti, regolazione delle valvole per cilindro e la centralina che gestisce la geometria variabile per preservare la compressione, evitare danni al collettore, preservare la trazione e mantenere il sincrono corretto tra albero motore e albero a camme.
